ZLHL-300A 智能回路電阻測試儀面板說明及接線

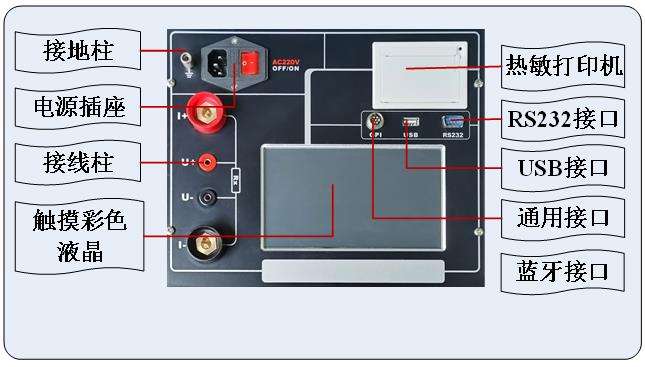

圖２為標準單相的參考圖片，請以實物為準。
接地柱：連接大地的連接端。
電源插座：接入AC220V電源，開關、帶保險絲，開關上帶有電源指示燈。
接線柱：接線柱有四個端子，外部2個粗的端子接電流線，內部2個細的端子接電壓線。請按紅黑粗細一致接線，紅色為正，黑色為負。
觸摸彩色液晶： 800X480像素點陣觸摸彩色液晶屏，在陽光和黑暗環境下都十分清楚。
熱敏打印機：打印機是熱敏打印機，熱敏紙分正反面（一面可以打字，一面不能），打印內容在熱敏紙上只能存留三個月左右，不能用于存檔。
RS232接口：RS232是與計算機相連的串口通信接口，標配是RS232接口（可選配改成RS485），通信協議為Modbus-RTU 標準協議（9600-N-1），需要PC上位機及通信協議可以聯系廠家免費獲得，不隨機附送。
USB接口：此接口用于插U盤（不能用于連接電腦），可以導出試驗數據文件。
GPI通用接口：GPI通用接口用來連接溫度傳感器，或外接線控和報警燈。
注意事項：有一些簡短的提示語句和安裝接線圖。
藍牙接口：藍牙可以與計算機連接，本機具有安卓系統的藍牙APP，需要APP可以聯系廠家免費獲得，不隨機附送。
